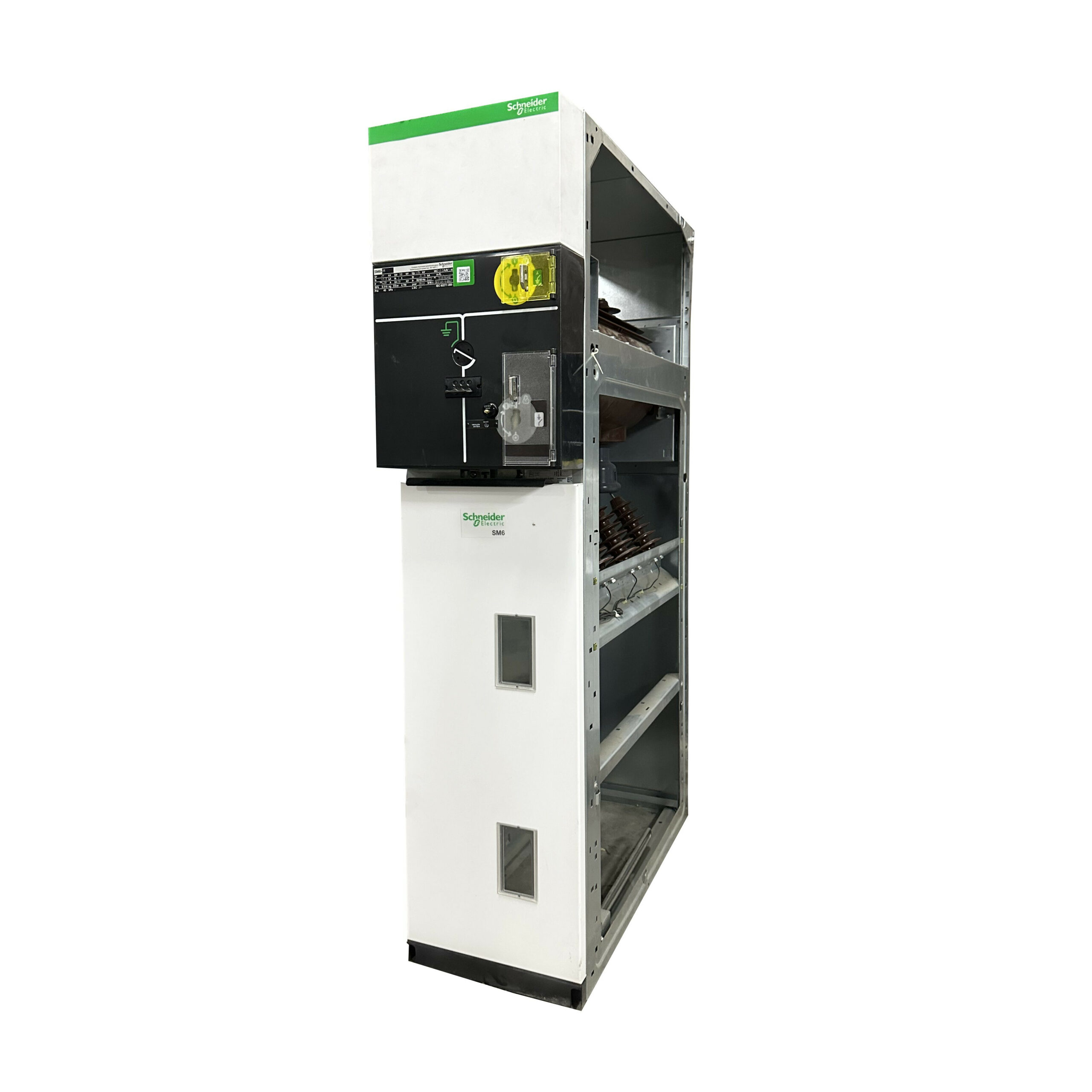

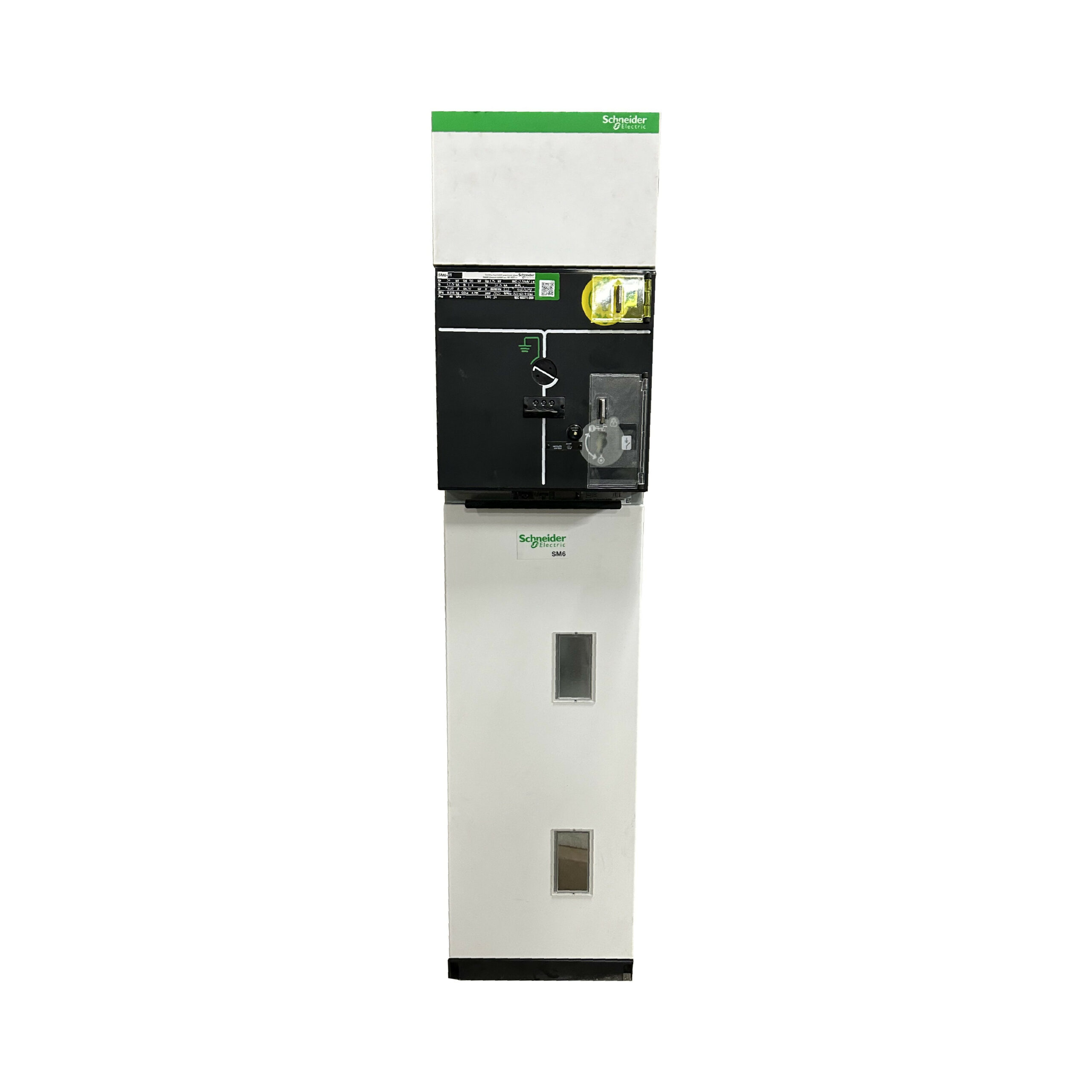

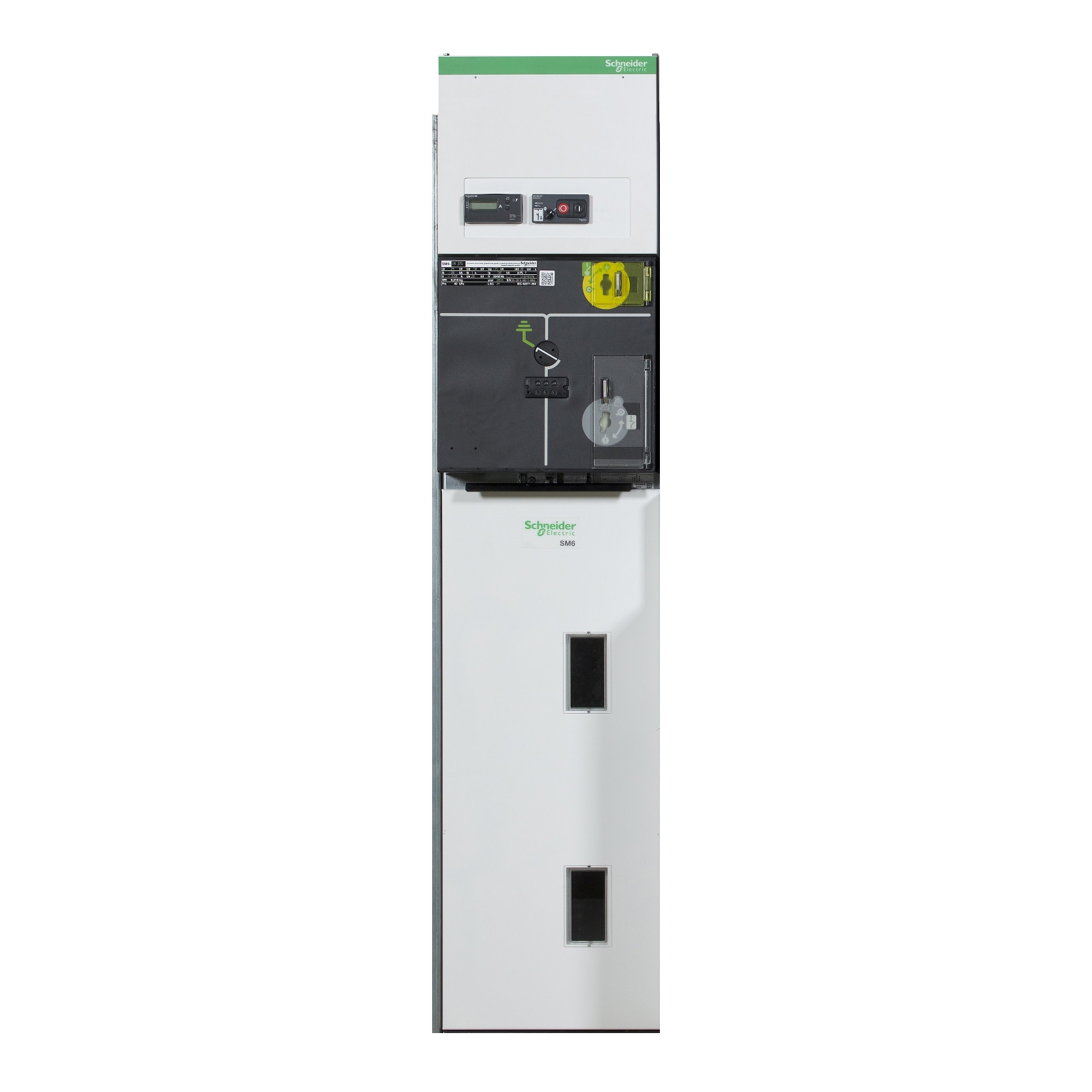

Cellule SM6 (AIS) Arrivée-Départ – IM 24 KV
3 768 296 CFA
La cellule SM6 IM 24 kV est une cellule moyenne tension à isolement dans l’air (AIS) dédiée aux fonctions d’arrivée ou de départ de ligne HTA. Équipée d’un interrupteur-sectionneur de charge et d’un dispositif de mise à la terre intégré, cette cellule permet une coupure en charge, une isolation sécurisée, et une mise à la terre des départs, conformément aux normes CEI. Compacte, fiable et modulaire, elle est idéale pour les architectures de postes HTA en réseaux 12–24 kV.
100 en stock
Add to wishlistAdd to compareDescription
Caractéristiques principales :
✅ Tension nominale : 24 kV
✅ Courant assigné : 400 à 630 A
✅ Pouvoir de coupure : jusqu’à 630 A (interrupteur de charge AC)
✅ Fonction :
? IM = Interrupteur de manœuvre pour arrivée/départ HTA
? Intègre un interrupteur-sectionneur + mise à la terre visible
✅ Technologie : AIS – isolement dans l’air, coupure dans chambre isolante
✅ Commande :
? Manuelle en standard
? Motorisation possible (option)
✅ Mise à la terre intégrée :
? Par lame rotative visible
? Verrouillage mécanique possible
✅ Signalisation en façade :
? Position interrupteur
? Position mise à la terre
? Présence tension (option voyant capacitif)
✅ Raccordement :
? Par câble HTA (haut ou bas)
? Borne ou connecteur standard
✅ Indice de protection : IP3X (standard) / IP4X (option)
✅ Normes :
? CEI 62271-200 (appareillage HTA sous enveloppe)
? HN 64-S-61 (réseaux Enedis)
Applications idéales :
? Postes HTA/BT clients industriels ou tertiaires
? Postes de distribution HTA publics ou privés
? Arrivées / départs lignes HTA dans postes préfabriqués ou locaux techniques
? Chaînes de cellules SM6 dans architectures modulaires
? Réseaux 12–24 kV, en raccordement simple ou en boucle
Avantages clés :
✔️ Solution simple et robuste pour fonction arrivée ou départ HTA
✔️ Interrupteur de manœuvre performant : coupure fiable sous charge
✔️ Mise à la terre intégrée : sécurité maximale pour interventions
✔️ Modularité : intégrable à toute chaîne SM6
✔️ Technologie AIS éprouvée : peu d’entretien, longue durée de vie
✔️ Commande évolutive : motorisable pour exploitation distante
✔️ Conforme aux normes CEI et HN : utilisable sur réseaux Enedis
✔️ Format compact : idéal pour postes exigus
