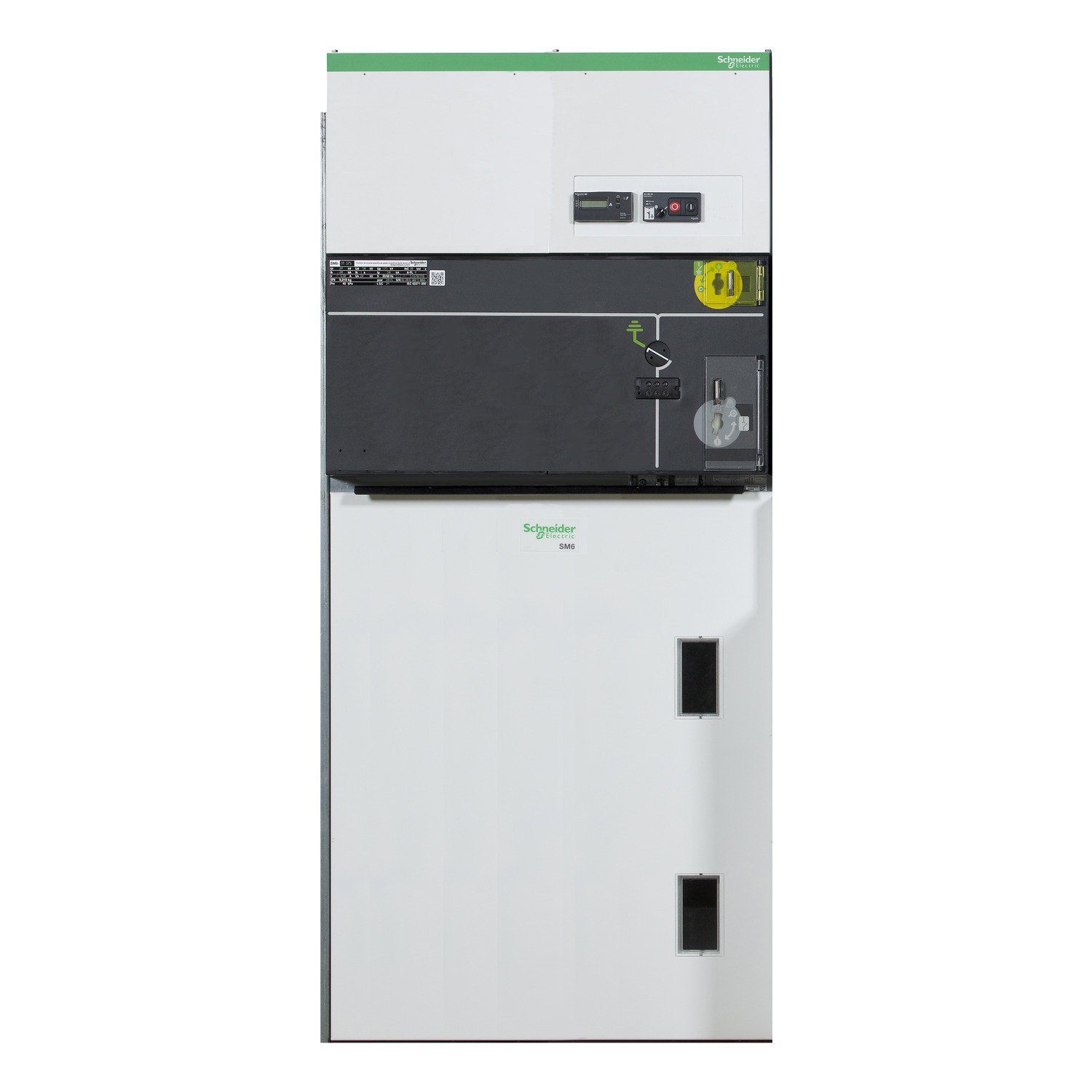

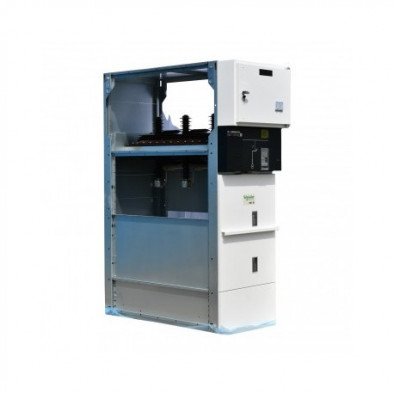

Cellule SM6 Protection PM 36KV
7 360 200 CFA
La cellule SM6 PM 36 kV est une cellule moyenne tension à isolement dans l’air (AIS), conçue pour la protection des transformateurs HTA/BT par fusibles à limitation de courant. Elle combine un interrupteur de charge tripolaire, un compartiment à fusibles, et un sectionneur de mise à la terre intégré. Grâce à sa simplicité, sa robustesse et sa conformité aux normes CEI et HN, elle constitue une solution économique et sécurisée pour les installations HTA jusqu’à 36 kV.
100 en stock
Add to wishlistAdd to compareDescription
Caractéristiques principales :
✅ Tension nominale : 36 kV
✅ Courant assigné : jusqu’à 400 A
✅ Pouvoir de coupure : assuré par fusibles HTA à limitation de courant
✅ Fonction :
? PM = Interrupteur de charge + Fusibles + Mise à la terre visible
? Coupure en charge, protection transformateur, isolement sécurisé
✅ Technologie :
? AIS (Air Insulated Switchgear) – isolement dans l’air
? Coupure dans chambre isolante
✅ Fusibles HTA :
? Conforme CEI 60282-1 – fusibles à fort pouvoir de coupure
? Voyants de fusible fondu (mécanique ou électrique)
✅ Commande :
? Manuelle standard
? Motorisation disponible en option
✅ Sectionneur de terre intégré :
? Verrouillable mécaniquement, position visible
✅ Signalisation :
? Position interrupteur / terre
? Voyant de fusible fondu
? Présence tension (voyants capacitifs, en option)
✅ Raccordement HTA :
? Câbles en bas ou en haut
? Bornes ou connecteurs selon configuration
✅ Indice de protection : IP3X (standard), IP4X (option)
✅ Normes :
? CEI 62271-200 (cellules MT)
? CEI 60282-1 (fusibles HTA)
? HN 64-S-57 / HN 64-S-61 (raccordement Enedis ou équivalent)
Applications idéales :
? Postes HTA/BT avec transformateurs jusqu’à 400 kVA
? Sites industriels, tertiaires, agricoles ou réseaux publics 36 kV
? Postes compacts, préfabriqués ou en bâtiment technique
? Installations avec contraintes économiques ou sans besoin de disjoncteur
? Chaînes de cellules SM6 modulaires avec fonction protection simple
Avantages clés :
✔️ Protection fiable et économique pour transformateurs HTA
✔️ Technologie éprouvée : faible maintenance, robustesse longue durée
✔️ Fusibles à limitation de courant : protection rapide en cas de défaut
✔️ Sectionneur de terre visible : sécurité de l’exploitation
✔️ Compatible motorisation : pour poste automatisé ou à distance
✔️ Format compact : idéal pour locaux techniques restreints
✔️ Intégration simple dans une architecture SM6 36 kV
✔️ Conforme aux normes CEI et HN : usage sur réseaux publics ou privés
